概述

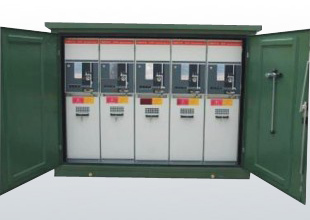

    HXGN□-10箱型户外环网柜（户外开闭所）设计的一种10/24/35KV户外配电站，取代了传统的变电所的10/24/35KV开关室。产品具有建设周期短、成套性强、体积小、结构坚固紧凑、可靠性高、防护性能好、便于安装检修、安装调试快捷等特点，作为现代化变电所的一种典型设计方案，是城网和农网建设、改造的新型成套设备。

结构特点

1、良好的通风性能：户外开闭所柜体顶盖四周及下部留有通风窗，保持空气通畅，降低内部温度，是空气在柜体内部形成对流。
2、隔热性能好：在夏季炎热季节，能有效阻挡阳光直射，使柜体内部与界具有一定温差，使柜体内部保持电器性能允许的温度范围内。
3、非金属外壳采用增强玻纤和特种水泥预制合成作为壳体材料，具有较高的机械强度，耐冲击性能好，不易导热且具有防火阻燃特性，与金属壳体相比较具有良好的防腐蚀性和使用寿命极长等特性。户外开关所外壳能防止直直径不小于2.5mm的钢丝进入，满足IP3X防护等级要求，均匀的淋雨量5mm/min,持续时间5min，试品的防护等级为IP33。
4、户外开闭所门设置为前后门，前门为操作门，后门为维护门，方便检修和维护。正常运行使用时用挂锁锁住，维修时必须先断开负荷开关并和上接地开关，才能打开后面箱体的门，从而保证设备人身安全。
5、户外开闭所底架的设计与户外环网柜总体形式和起吊方式相结合，共同底架材料采用槽钢、工字钢焊接组合。

型号及含义
