适用范围

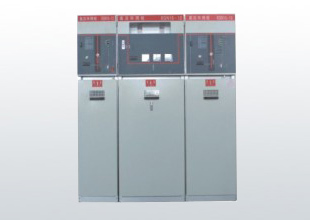

    HXGN□-10型（固定）式环网开关设备（以下简称环网柜）用于3-10KV单母线分段系统作为一般接受和分配电能的户内金属封闭开关设备。是适应城市改造和建设的新一代高压电器产品。
性能达到IEC298《交流金属封闭开关设备和控制设备》（1985年版）和GB3906《3-35KV金属封闭开关设备》标准，并有满足二部要求的可靠的防误操作措施，防护等级达到IP2X，且具有体积小，重量轻、操作简单、操作力小、使用安全、维护方便、质量稳定可靠，不会造成火灾及爆炸事故，可以靠墙安装，占地面积小等优点。
本环网柜主要用于厂矿、住宅小区、高层建筑、学校、公园等场所。可用于环网供电和终端供电。

结构特点

1、箱式结构、由母线室、开关室、仪表室组成、柜体采用型钢和弯板等组合，具强度高、结构简单，便于生产。
2、可配装置意大利VEI公司ISARCI/2和国产FN12负荷开关、具手动和电动操作功能。
3、负荷开关采用侧装或正装方式、可实现无限扩展
4、母线可垂直和水平安装
5、根据要求可装设负荷开关、组合开关、接地开关、电流互感器、电压互感器、带点显示器等一次元件
6、负荷开关静触头装有绝缘套，可防止柜内相间短路事故
7、负荷开关与接地开关及接地开关与柜门均有可靠的连锁置，防止误操作
8、装有限流式带有撞击器触动脱扣装置的熔断器
9、操作机维护完全可以由正面进行，可靠墙安装
10、符合GB3906标准

型号及含义

环境条件

a、环境温度：上限+40℃，下限-25℃
b、相对温度：日平均值不大于95%，月平均值不大于90%
c、海拔不超过1000m
d、没有火灾，爆炸危险、严重污秽、化学腐蚀及剧烈震动场所。
