结构特征:

　　本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门，挡板，隔板，抽屉，安装支架以及母线和电路组件等零件，组装成一台完整的开关柜，本柜有下列特点
　　1、框架采用异形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
　　2、框架及零部件安装孔按模数E＝20mm变化。
　　3、内部结构件采用镀锌处理。处部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
　　4、在动力中心（PC）进线柜内，顶部水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C，ME等系列，也可根据用户需要配置国外电气公司生产的各种断路器，如：ABB公司生产的F系列断路器，以及智能化断路器等。

使用备件:

　　1.海拔高度不超过2000m。
　　2.周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-5℃。
　　3.大气条件：空气清洁，相对湿度在温度为+40℃时不超过50％，在温度较低时允许有较高的相对湿度，例如+20℃时为90％。
　　4.没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。
　　5.与垂直倾斜不超过5℃。
　　6.本产品适合以下温度运输储存：-25℃～+55℃，在短时间内（不超过24h）不超过+70℃。

用途与特点:

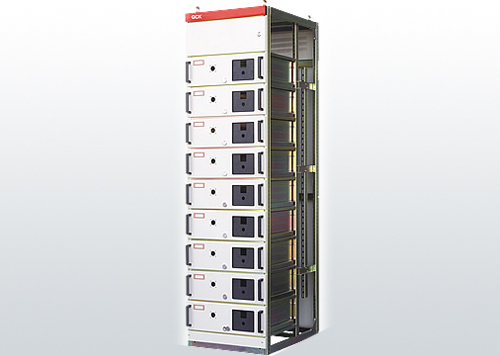

　　GCK1低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）二部份组成，适用于发电厂，变电站工矿企业等电力用户作为交流50Hz，最大工作电压至660V,最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
　　本系列产品具有分断能力高，动热稳定性能好，结构先进，合理，电气方案切合实际，系列性，通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。本产吕符合IEC439标准，也符GB7251-87《低压成套开关设备》国家标准和ZBK36001-89《低压抽出式成套开关设备》专业标准。

■开关柜的主要技术参数

　　额定工作频率（Hz）　　　　　　　　　　　50
　　额定工作电压（V）　　　　　　　　　　　380，660
　　额定绝缘电压（V）　　　　　　　　　　　660
　　额定工作电流（A）　　 　水平母线　　　　630-3150
　　　　　　　　　　　　　　垂直母线　　　　600　　
　　额定短时耐受电流　　　　水平母线　　　　80KA(有效期)/1秒
　　　　　　　　　　　　　　垂直母线　　　　50KA(有效期)/1秒
　　额定峰值耐受电流　　　　水平母线　　　　176KA
　　　　　　　　　　　　　　垂直母线　　　　110KA
　　主电路接插件(A)　　　　　　　　　　　　 200，400
　　辅助电路接插件（A）　　　　　　　　　　　10
　　工频耐压1分种（V）　　　　　　　　　　　　2500
　　控制电机最大容量（kW）　　　　　　　　　　155
　　防护等级　　　　　　　　　　　　　　　　　IP40
　　操作方式　　　　　　　　　　　　　　　　　就地、远方、自动
