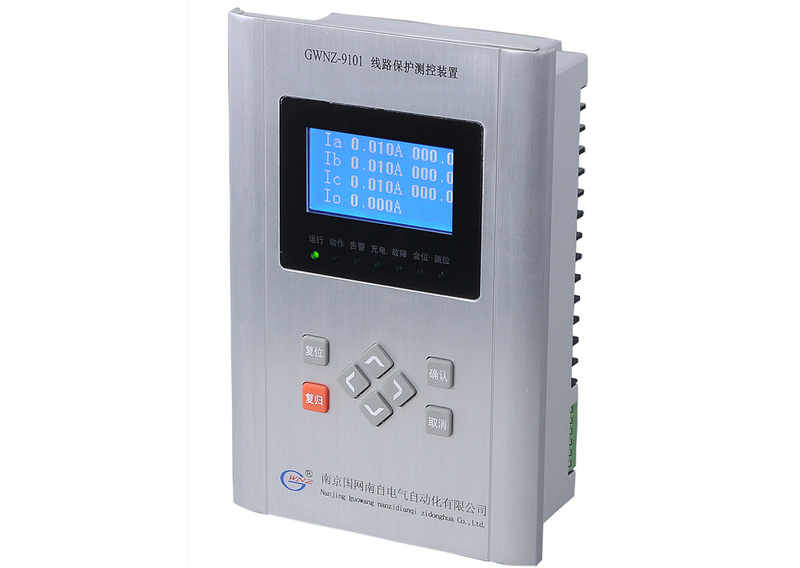

GWNZ-9100系列微机综合保护

产品详情

产品参数

gwnz-9100系列

1、概述

GWNZ-9100系列数字式适用于10kV电压等级的变电站、冶金、化工、石油、水利等工矿企业的变压器、输配电线路的保护及监控保护测控装置,针对不同的客户需求而设计，吸取了国内外微机保护装置现有的先进技术，研制推出的新一代经济型微机保护测控装置。该系列数字式保护测量与控制系统融为一体，高精度的A/D转换器，大容量的RAM和Flash Memory。针对用户的特点及需求，保护无电位器调节，实现了傻瓜型保护的概念。全汉化大屏幕液晶显示操作指南，做到了人性化、面向对象的设计。

2、额定参数

1）直流参数

直流电源：DC：220V/110V或AC： 220V或110V（订货注明）

允许偏差：-20%~15%

波纹系数：<5%

功耗: 直流回路正常工作时：不大于15W

动作时：不大于25W

2）交流参数：

交流电压： 100V（接线方式：提货说明）

交流电流 5A或1A（订货注明）

线路抽取电压 100 V 或220V

额定频率 50Hz

交流电压功耗：交流电压回路每相不大于0.5VA

交流电流功耗: 交流电流回路额定电流为5A时：每相不大于1VA

额定电流为1A时：每相不大于0.5VA

3）测量精度

电流、电压：0.5级

有功、无功：0.5级

3、保护参数

1）电流原件

电流元件： < ±5%

检同期角度： < ±1°

时间元件： 0s-1s时，误差不超过40ms

1s以上时，误差不超过<±2.5％

频率偏差： < ±0.02Hz

滑差定值： < ±5%

2）电压原件

电压元件： < ±5%

检同期角度： < ±1°

时间元件： 0s-1s时，误差不超过40ms

1s以上时，误差不超过<±2.5％

频率偏差： < ±0.02Hz

滑差定值： < ±5%

3）零序电流

零序过电流元件的实现方式基本与过流元件相同，满足以下条件时出口跳闸：

1：3I0>I0n； I0n：接地N段定值

2:T>T0n； T0n：接地N段延时定值

3:相应的方向条件满足（若需要）

对于此元件的瞬时段，当零序电流3I0大于1.2倍的I段定值时，装置的出口跳闸时间不大于50ms(包括继电器的固有动作时间)。

4）整租动作时间

速动段的固有动作时间：1.2倍整定值时测量，不大于50ms

5）接点容量

信号回路接点载流容量 400VA

信号回路接点断弧容量 60VA

4、绝缘性能

1) 绝缘电阻

装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。

2) 介质强度

在正常试验大气条件下，装置能承受频率为50Hz，电压2000V历时1分钟的工频耐压试验而无击穿闪烁及元件损坏现象。试验过程中，任一被试回路施加电压时，其余回路等电位互联接地。

3) 冲击电压

在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受1.2/50µs的标准雷电波的短时冲击电压试验，开路试验电压5kV。

4) 耐湿热性能

装置能承受GB7261第21章规定的湿热试验。最高试验温度+40℃、最大湿度95％，试验时间为48小时，每一周期历时24小时的交变湿热试验，在试验结束前2小时内根据2.3.1的要求，测量各导电电路对外露非带电金属部分及外壳之间、电气上不联系的各回路之间的绝缘电阻不小于1.5MΩ，介质耐压强度不低于2.3.2规定的介质强度试验电压幅值的75％。
